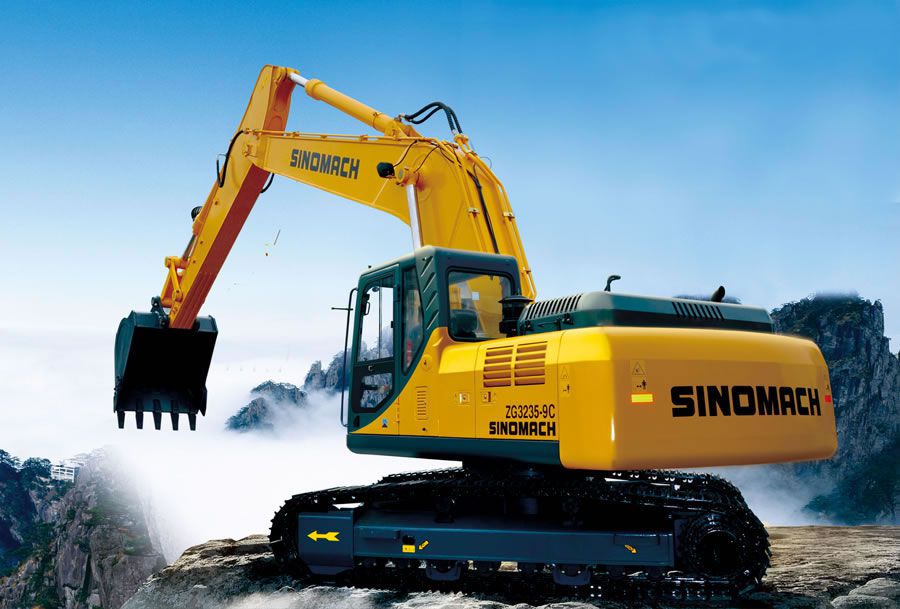

الحفارة الزاحفة من فئة ZG3235-9
الحفارة الزاحفة من فئة ZG3235-9

الحفارة الزاحفة من فئة ZG3235-9

مواصفات الحفارة الهيدروليكية 3235-9
1 . تم تجهيز حفارتنا الهيدروليكية بمحرك Cummins أصلي و موثوق .
2. تأتي الحفارة بنظام هيدروليكي موثوق ، مع مضخات ، و محرك و صمامات للتصدير .
3. تم تصميم الحفارة الهيدروليكية بنظام مراقبة و تحكم إلكتروني، و الذي يتوفر على شاشة عرض LCD متعددة الوظائف لعرض المعلومات .
4. بفضل توفرها على جهاز مرفوع ، يمكن إستعمال الحفارة الهيدروليكية في المناجم .
5. تم تصميم هذه الحفارة الهيدروليكية ببنية صندوقية مقواة على شكل X .

الأبعاد الكلية
1 الطول عند النقل 9840mm
2 العرض عند النقل 2980mm
3 الارتفاع عند النقل 3160mm
4 الارتفاع(إلى قمة غرفة السواق) 2993mm
5 طول الشاسي 4250mm
6 عرض قاعدة السكة الحديدية 600mm
7 قاعدة العجلات 3460mm
8 مقياس السكة الحديدية 2380mm
9 أصغر المسافة بين الأرض 480mm
البارامترات التقنية
1 وزن التشغيل 23000KG
2 حجم الدلو (SAE القياسي) 1.1m3
3 أقصى قوة الحفر للدلو / العمود 16200/12300kgf
4 أقصى مسافة التفريغ 6746mm
5 أقصى ارتفاع الحفر 9562mm
6 أقصى عمق الحفر العمودي 6010mm
7 أقصى عمق الحفر 6920mm
8 أقصى نصف قطر الحفر 10180mm
9 أصغر نصف قطر الجهاز الأمامي 3740mm
10 نصف قطر الدوران الخلفي 2940mm
11 سرعة الأرجوحة 11.3rpm
12 ضغط الأرص 0.45PSI
13 سرعة العمل
(1) الترس الأول الأمامي / الخلفي 5.3km/h
(2) الترس الثاني الأمامي / الخلفي 3.5km/h
14 قدرة الصعود 35° (70%)
محرك الديزل
1 النموذج Cummins 6BTAA5.9-C178 (Tier II)
2 النوع Direct injection, turbocharged, and air-to-air cooling system.
3 القدرة الإنتاجية 133KW
4 قطر الثقب من الأسطوانة / الشوط 102 /120 mm
5 حجم مزاح الأسطوانة 5.883L
6 جهد البدء للمحرك 24V, 70A
7 طاقة مولد التيار البديل 24V, 4.5KW
8 السرعة 2000r/min
9 أقصى عزم الدوران 708(N.M)@1500rpm
10 نوع البدء الكهربائي
النظام الهيدروليكي لجهاز العمل
1 المضخة الرئيسية مضخة المكبس المحوري بالإزاحة المتغيرة
2 مصنعة المضخة الرئيسية Tongmyung (South Korea)
3 نموذج المضخة الرئيسية K3V112DT
4 حجم المزاح للمضخة الرئيسية 2×112cc/rev
5 أقصى معدل التدفق 2×228L/min
6 ضغط صمام الأمان 31.4Mpa
Step-up: 34.3Mpa
7 نوع صمام الدليل المرحلة الواحدة ، مضخة الترس بالإزاحة الثابتة
8 ضغط نظام الدليل 3.92Mpa
9 نوع محرك الأرجوح محرك المكبس المحوري بالإزاحة الثابتة
10 ضغط دائرة الأرجوحة 24.5Mpa
11 مصنعة صمام التحكم الرئيسي Parker(South Korea)
12 (D*L)حجم سلندر ذراع الرفع Ф130*1285mm
13 (D*L)حجم سلندر ذرع الدلو Ф140*1635mm
14 (D*L)حجم سلندر الدلو Ф130*1020mm
نظام القيادة
1 المحرك محرك المكبس المحوري بالإزاحة الثابتة
2 ضغط محرك الدفع 34.3Mpa
3 جهاز تخفيض السرعة النهائي التخفيض السياري على المرحلتين
4 أقصى قوة الجر 195KN
نظام الفرامل
1 فرامل العمل الإفراج الأوتوماتيكي ، المراقبة الهيدروليكية ، الفرامل الرطب متعدد الألواح
2 فرامل الأرجوح الإفراج الأوتوماتيكي ، المراقبة الهيدروليكية ، الفرامل الرطب
حجم النفط
1 الديزل 400L
2 نفط التزييت 24L
3 سائل التبريد 35L
4 نفط جهاز الأرجوح 4.2L
5 نفط جهاز تخفيض السرعة 2×5.5L
6 النفط الهيدروليكي 270L
مواصفات الحفارة من فئة ZG3235-9(C)
مواصفات
1 وزن التشغيل 23000kg
2 حجم الدلو 1.1m3
3 طول الذراع 3050mm
4 طول ذراع الرفع 5850mm
المحرك
1 النموذج CUMMINS 6BTAA5.9-C178
2 النوع Turbo-charged with inter-cooled
3 الطاقة 133KW/2000rpm
4 أقصى عزم الدوران 708N.m at 1500rpm
5 عدد السلندر 6
6 حجم المزاح 5883cc
الأبعاد
1 الطول 9840mm
2 العرض 2980mm
3 ارتفاع ذراع الرفع 3160mm
4 عرض المنضدة 2700mm
5 ارتفاع غرفة السواق 2993mm
6 مسافة بين الأرض لقطب التوازن 1133mm
7 ارتفاع غطاء المحرك 2430mm
8 أصغر مسافة بين الأرض 480mm
9 طول المنضدة 2870mm
10 نصف قطر الأرجوحة الخلفية 2940mm
11 قاعدة العجلة 3460mm
12 طول الشاسي 4250mm
13 عرض الشاسي 2980mm
14 مقياس السكة الحديدية 2380mm
15 العرض القياسي لقاعدة السكة الحديدية 600mm
نطاق العمل
1 أقصى مسافة الحفر 10180mm
2 أقصى مسافة الحفر على الأرض 10000mm
3 أقصى عمق الحفر 6920mm
4 أقصى عمق الحفر على الأرض 6737mm
5 أقصى عمق الحرف للجدار العمودي 6010mm
6 أقصى ارتفاع الحفر 9562mm
7 أقصى ارتفاع التفريغ 6746mm
8 أصغر نصف قطر الأرجوج 3740mm
النظام الهيدروليكي
1 المضخة الرئيسية
النوع مضخة المكبس المحوري بالإزاحة المتغيرة
أقصى حجم المزاح 2×112cc/rev C TYPE:2×115CC/rev
ضغط العمل 32.3/34.3Mpa C TYPE:32.3/34.3Mpa
2 المحرك الهيدروليكي
الأرجوحة مضخة المكبس المحوري
العمل مضخة المكبس المحوري
الأداء
1 سرعة الأرجوحة 11.3rpm C TYPE:11.5rpm
2 السرعة القصوى H/L 5.3/3.5km/h C TYPE:5.4/3.6km/h
3 قدرة الصعود 35°
4 قوة الجر 187736N C TYPE:194556N
5 أقصى قوة الحفر للدلو 16200kgf
6 أقصى قوة الحفر للذراع 12300kgf
7 ضغط الأرض 50kpa
حجم الخزان
1 حجم خزان الوقود 400L
2 حجم الخزان الهيدروليكي 210L

بصفتنا شركة صينية متخصصة في تصنيع و تزويد الحفارات الزاحفة ، نحن في SINOMACH كذلك مدحلة الطرق الهيدروليكية الإهتزازية مفردة الأسطوانة ، الجرافة ذات العجلات ، مدحلة الطرق الهيدروليكية الإهتزازية مزدوجة الأسطوانة ، الرافعة الزاحفة ، و المزيد من الآلات .
