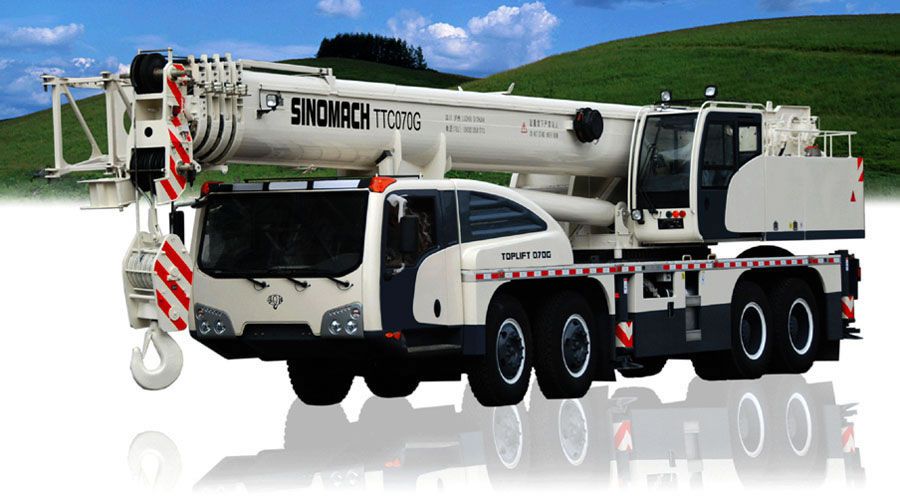

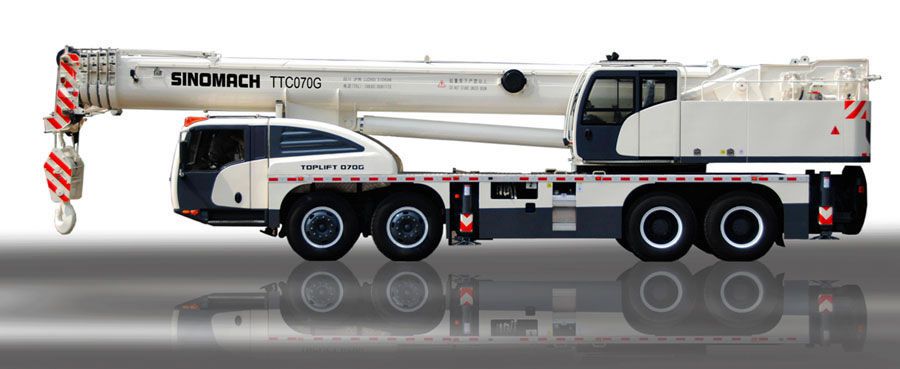

الشاحنة الرافعة TTC070G

الشاحنة الرافعة TTC070G

مقدمة المنتج
1. يتم قياس قدرة الرفع للشاحنة الرافعة TTC070 على الأرضية الصلبة أفقية. نصف قطر العمل الفعلي بعد رفع الحمولة يكون موجودا في الجدول. إذا كان طوله أكثر من القيم المحددة، جهاز الرفع مع الذراع القصير يتحمل أكثر الحمولة من الجهاز مع الذراع الطويل.
2. الذراع من الشاحنة الرافعة طوله حوالي 11م عن الرفع في حالة تراجع كل جزء تماما.
3. الحمولة الجدولية تشمل وزن الصنارات. على سبيل المثال، وزن الصنارة الرئيسية هو 543kg والصنارة المساعدة وزنها 102kg. مع تمديد ذراع المرفاع، قدرة الحمولة المرفوعة المقدرة من الذراع الرئيسي يجب عليها أن تكون مقللة بـ 1500kg. عندما تكون الصنارة الرئيسية في قمة الذراع الرئيسي، قدرة الرفع من ذراع المرفاع تكون مقللة بـ 543kg.
4. يتم إضافة البكرة العلوية، قدرة الرفع المقدرة في كل جزء يجب عليها أن تكون مقللة بـ 543kg، ولكن قدرة الرفع القصوى من الشاحنة الرافعة هي 4000kg. إذا كانت الصنارة الرئيسية مستخدمة عندما الصنارة المساعدة تكون في قمة البكرة في نهاية الذراع، وزن الرفع المقدر لكل جزء من ذراع الرفع يجب عليه أن يكون مقللا بـ 102kg.
5. إن ذراع الامتداد الخامس يجعل الشاحنة الرافعة تحافظ على دوران قدرة الرفع المقدرة الجدولية داخل 360°. إذا كان بدون ذراع الامتداد الخامس، فلا تستطيع الرفع إلى 120°.

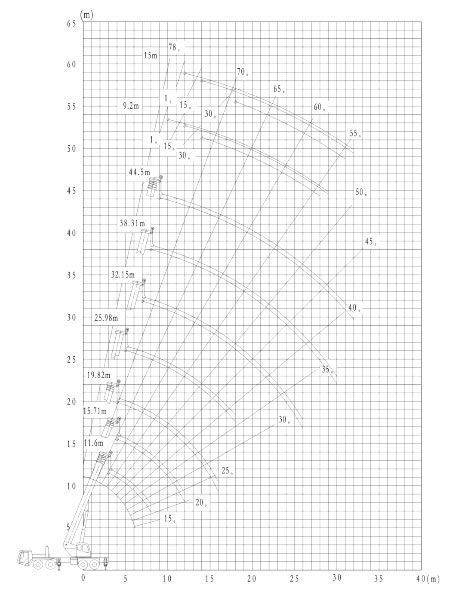

6. زاوية الذراع الدنيا للارتفاع موجودة في الجدول على أساس طول الذراع المختلف. إنه غير مسموح لرفع الذراع بزاوية أقل من الزاوية الدنيا المتطابقة.

المواصفات التقنية
وزن الرافعة
وزن الشاحنة الكامل (GVW) 46000kg
حمولة المحور
محور التوجيه ( محاور 1 و2) 2000kg
محور التوجيه ( محاور 3 و4) 26000kg

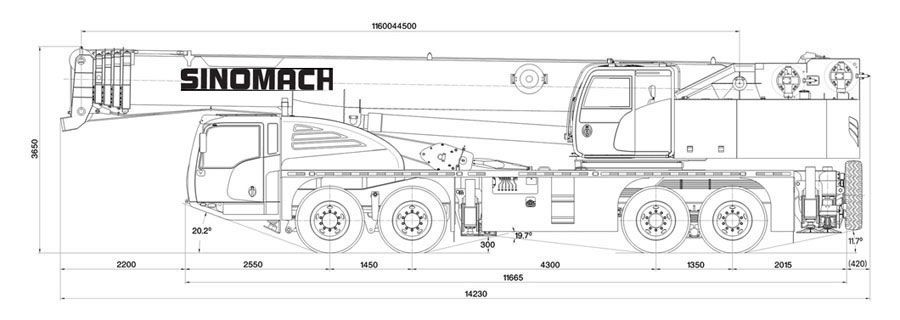

خلوص الأرض
خلوص الأرض الأدنى 300mm
الزاوية المنحدرة 19.7°
زاوية الاقتراب 20.2°
زاوية الانطلاق 11.7°
قاعدة العجلات
المسافة بين محاور 1 و2 1450mm
المسافة بين محاور 2 و3 4300mm
المسافة بين محاور 3 و4 1350mm
المسافة بين العجلات
محاور 1 و2 2280mm
محاور 3 و4 2060mm

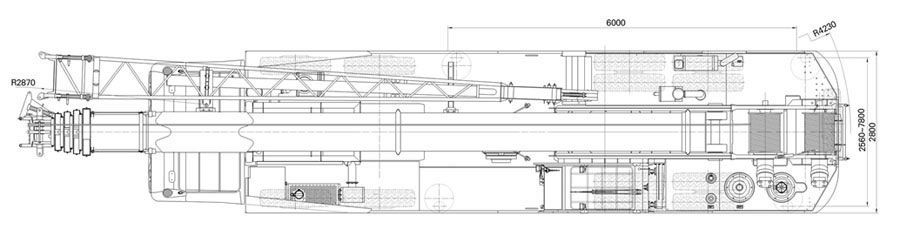

أبعاد ذراع الامتداد
الباع الطولي 6.0m
الباع العرضي 7.8m
قوة ذراع الامتداد
القوة المضادة القصوى 568.73kN
الأبعاد
( ارتفاع × عرض × طول) 14.23×2.8×3.65m
