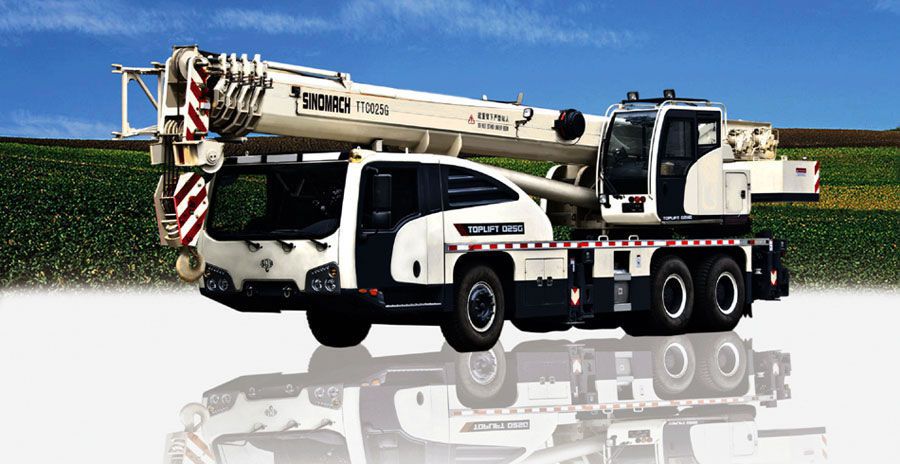

الشاحنة الرافعة TTC025G

الشاحنة الرافعة TTC025G

مقدمة المنتج
1. مع تراجع كل جزء تماما، الذراع من الشاحنة الرافعة TTC025G طوله حوالي 11م عند الرفع. إذا كان طول الذراع يتجاوز على القيم المحددة، فآلة الرفع مع الذراع القصير تتحمل أكثر الحمولة مما مع الذراع الطويل.
2. الحمولة الجدولية تشمل وزن الصنارات. في ذلك، وزن الصنارة الرئيسية هو 543kg والصنارة المساعدة وزنها 102kg. عندما يمد ذراع المرفاع، قدرة الحمولة المرفوعة المقدرة من الذراع الرئيسي يجب عليها أن تكون مقللة بـ 1500kg. عندما تكون الصنارة الرئيسية في قمة الذراع الرئيسي، قدرة الرفع من ذراع المرفاع تكون مقللة بـ 543kg.
3. إذا كانت البكرة العلوية مستخدمة، قدرة الرفع المقدرة في كل جزء يجب عليها أن تكون مقللة بـ 543kg، ولكن قدرة الرفع القصوى من الشاحنة الرافعة هي 4000kg. إذا كانت الصنارة الرئيسية مستخدمة عندما الصنارة المساعدة تكون في قمة البكرة في نهاية الذراع، وزن الرفع المقدر لكل جزء من ذراع الرفع يجب عليه أن يكون مقللا بـ 102kg.
4. عندما كان ذراع الامتداد الخامس مستخدما، الشاحنة الرافعة تحافظ على دوران قدرة الرفع المقدرة الجدولية داخل 360°.

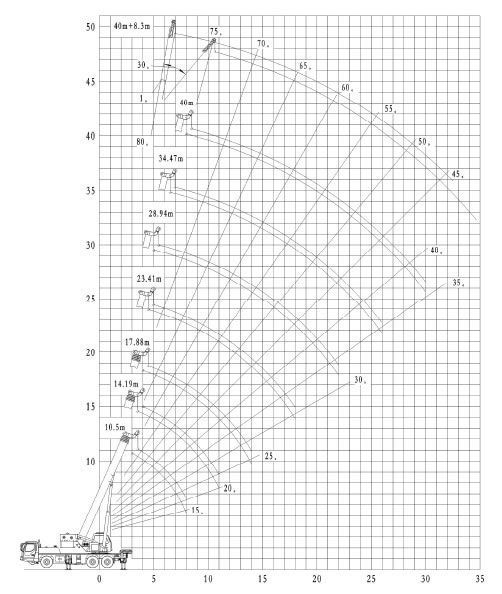

5. زاوية الذراع الدنيا للارتفاع موجودة في الجدول على أساس طول الذراع المختلف. إنه ممنوع بصرامة لرفع الذراع تحت الزاوية الدنيا المتطابقة.

المواصفات التقنية
وزن الرافعة
وزن الشاحنة الكامل (GVW) 33070kg
حمولة المحور
محور التوجيه ( محور 1) 7500kg
محور القيادة ( محاور 2 و3) 25390kg
خلوص الأرض
خلوص الأرض الأدنى 267mm
الزاوية المنحدرة 15.9°
زاوية الاقتراب 18.5°
زاوية الانطلاق 13.6°
قاعدة العجلات
المسافة بين محاور 2 و3 4225mm
المسافة بين محاور 1 و3 1350mm
المسافة بين العجلات
محور 1 2069mm
محاور 2 و3 1830mm
أبعاد ذراع الامتداد
الباع الطولي 5.03m
الباع العرضي 6.1m
قوة ذراع الامتداد
القوة المضادة القصوى 283.22kN

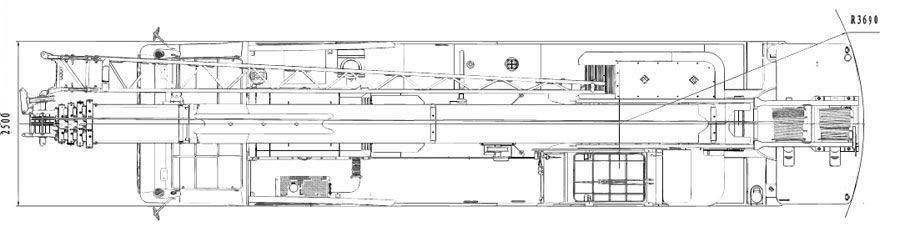

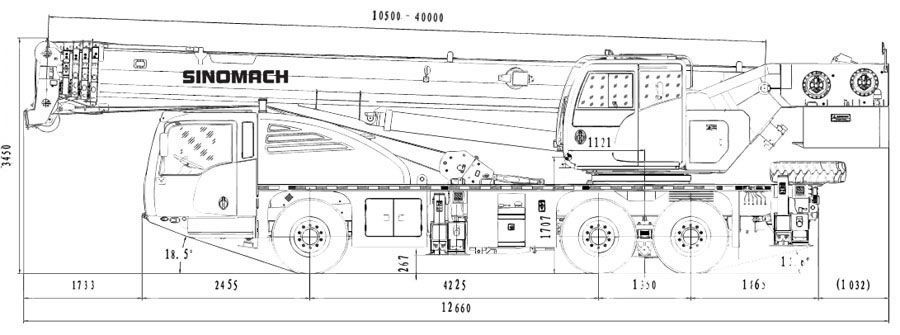

الأبعاد
( ارتفاع × عرض × طول) 12.66×2.5×3.44m

الملاحظة: القيم في الجدول تكون متعلقة مع قدرات الرفع من الشاحنة الرافعة على الأرضية الصلبة أفقيا. نصف قطر العمل في الجدول هو في النطاق الفعلي بعد رفع الحمولة.
